半导体行业新机遇：Chiplet晶圆混合键合技术如何颠覆未来？

随着智能化时代的到来，科技进步对半导体行业的影响愈加深远。在这篇文章中，我们将一起探索Chiplet晶圆混合键合技术的当前研究现状与发展趋势，带您深入了解这一关键技术对未来科技的机遇性意义。

一、半导体产业的重要性

半导体行业是国防安全和国民经济发展的基石。无论是现代通信、云计算，还是智能手机，半导体都扮演着不可或缺的角色。在当前全球科技竞争日益激烈的环境下，高端半导体装备更是成为国外对华技术封锁的重点领域。最近的技术限制提醒了我们，发展自主技术、保障关键部件的生产力是多么的重要。

在这场科技赛跑中，混合键合技术作为微电子封装的一项新型连接技术，愈发显示出其独特的价值。它不仅为芯片堆叠和未来的3D封装提供了新的解决方案，而且是推动高性能、高密度和低功耗芯片设计的关键。随着我们深入探讨这一技术的应用背景、典型工艺及未来发展趋势，您会发现，为何Chiplet晶圆混合键合技术被认为是未来的制高点。

二、人工智能时代的半导体技术需求

人工智能的崛起要求半导体技术适应新的挑战。2023年，人工智能市场的容量预计达到177亿美元，而到2032年将猛增至2745亿美元，年均复合增长率高达36.8%。这一增长不仅体现在市场数据上，更显现在技术需求的变化上。各大科技公司和研发机构纷纷投入资源，希望在这一重要领域中获得先发优势。

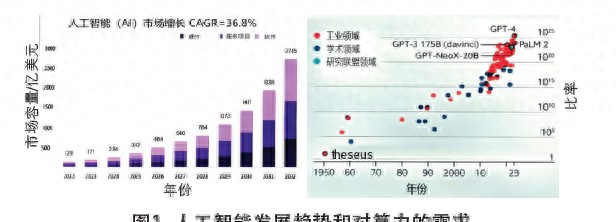

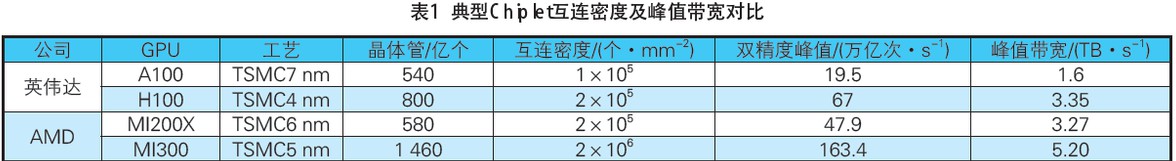

在人工智能应用的驱动下，对算力的需求愈发巨大。无论是边缘计算还是云计算，都对芯片的算力、存储密度和功耗提出了更高的要求。例如，未来的AI模型训练将会涉及到数千万个参数的调优，这使得传统的半导体技术显得捉襟见肘。因此，半导体技术向高算力、低功耗和高密度的发展方向迫在眉睫。仅以图1为例，数据显示，计算速率的提升直接影响着人工智能的智能化程度。

三、现代半导体技术的发展瓶颈

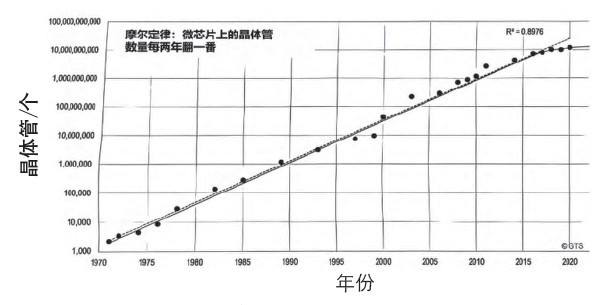

随着时间的推移，摩尔定律的挑战愈发显著。集成电路产业依靠晶体管特征尺寸的微缩，已经形成了如今的片上系统（SoC）架构，但随着芯片功能的复杂化，这种“微缩”方法的局限性开始显露。如今，成本上升、功耗墙、存储墙和散热墙等性能限制，逐渐成为发展中无法回避的难题。

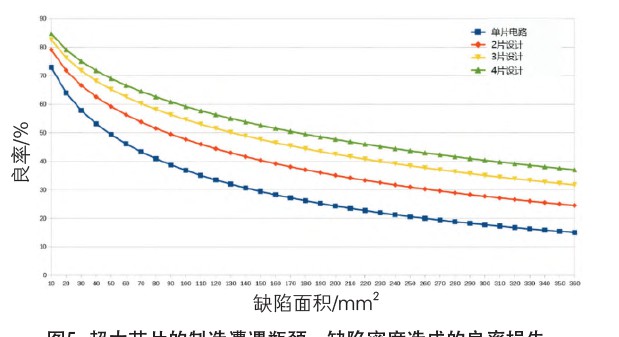

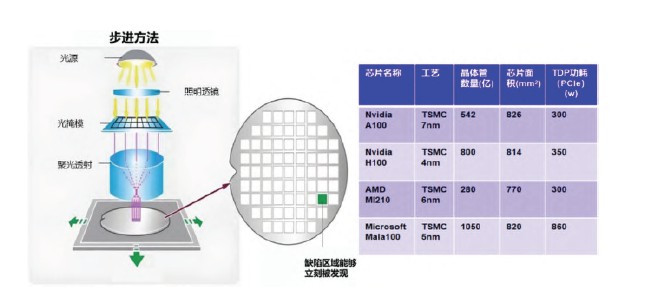

尤其是在晶体管尺寸达到1nm后，物理极限的挑战愈加明显。传统2D芯片的缩放规则受到了材料和光刻机光源的制约，随着EUV光刻机技术的提升，光刻机的光罩尺寸限制了芯片向更大尺寸发展的空间。此外，研究表明，单个芯片面积达到300mm²时，其良率往往不足20%，这是个不容忽视的技术瓶颈。

四、混合键合技术的原理与应用

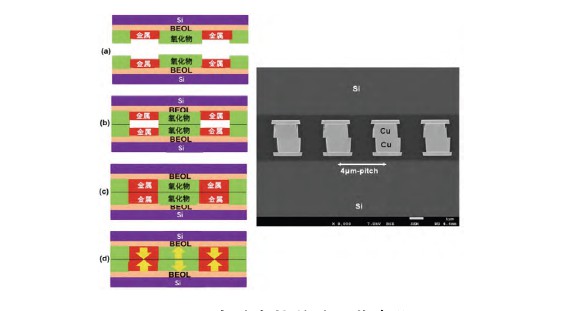

混合键合技术的基础是结合不同连接方法的优点。具体来说，这一技术将熔合键合与金属扩散键合的优势结合在一起，创造出了高密度、高性能的连接方案。在这一过程中，首先对电介质进行低温键合，当退火时，高温下的金属扩散键会启动，从而形成可靠的电连接。

这一过程的关键步骤包括金属凹陷、表面活化和接触、加热退火等。正确的操作流程要求技术人员保持环境洁净，以避免污染，同时对准精度必须控制在200nm以内。此外，这种技术使得三维器件堆叠与CMOS图像传感器的集成成为可能，能够实现更高的封装密度和更优的热稳定性。

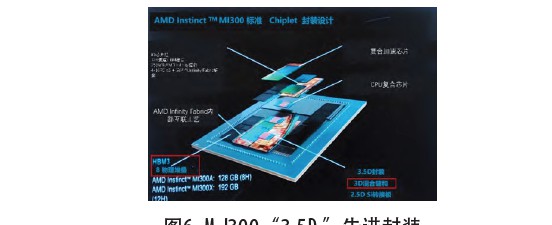

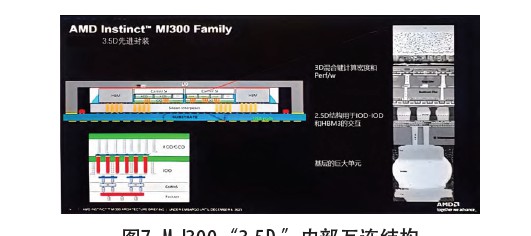

实际应用中，混合键合已经在多个关键领域拿到了“入场券”。这不仅体现在理论上，更在实际方案中取得了成功。AMD最新的Instinct MI300芯片，就采用了Chiplet设计和3.5D混合键合的技术，通过将多个小芯片垂直堆叠，提升了性能和效率。这些新技术的应用无疑为未来的各类电子产品提供了更强大的算力支撑。

五、晶圆混合键合工艺及设备的发展现状

1. 主要企业的技术进展

- 台积电的混合键合技术正在全力推进。它的集成芯片系统（SoIC）通过无凸点的设计和Cu到Cu的混合键合，在封装方面取得了显著进展。相较于传统的倒装芯片技术，SoIC在插入损失和电气性能上更具备优势，密度也能够提升至更高的标准。

- 索尼在CIS混合键合方面也是开拓者。他们成功将Cu-Cu直接混合键合应用于IMX260背照式CMOS图像传感器，无缝地增强了连接性和可靠性。这一技术的成功实施证实了无凸点设计在现代图像传感器中的重要性，为Sony积累了宝贵的经验。

2. 设备的发展

- 在晶圆键合设备市场，奥地利公司的EVG是重要参与者。其GEMINI FB晶圆键合设备覆盖了自动化和高精度对准，已在大规模生产中展示出极大的应用潜力。此外，国内如中国电科2所、华卓精科等企业也在不断追赶，以支持更高效的设备研发。

六、晶圆混合键合技术的发展趋势

1. 3D混合键合堆叠层数的增加

- 在AI应用推波助澜下，对高带宽存储HBM的需求急剧增加。技术的快速发展使得HBM的堆叠层数将逐步上升，甚至可能在未来几年内达到16层。这样的变化无疑对晶圆混合键合设备提出了更高的要求，尤其是在生产过程中的对准校验精度方面。

2. 混合键合密度的快速提升

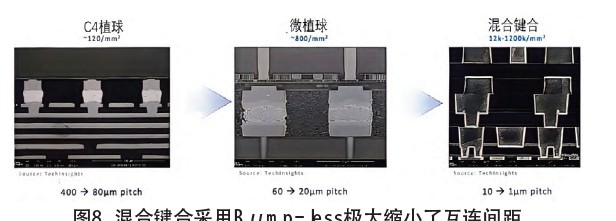

- 伴随着硬件算力的飞速发展，互连带宽的瓶颈问题愈发明显。各种技术方案层出不穷，其中用GPU与DRAM的混合键合方式有效突破了“存储墙”的局限，并实现了显著的带宽提升。研究表明，目前的互连密度已达7000000个/mm²，这一数据的背后意味着更小的互连尺寸、更高的对准精度要求，这对整个产业链提出了新的挑战。

3. 新兴需求：硅光芯片的异质混合键合

- 近年来，随着硅光芯片的崛起，异质晶圆混合键合逐渐成为技术研发的新热点。这项技术能够有效将电芯片与光芯片进行三维堆叠，不仅降低功耗，还实现了更高的互连密度。这一趋势为各大半导体企业提供了新的研究方向，也促使设备生产商不断创新。

七、结束互动

随着Chiplet晶圆混合键合技术的不断成熟，它不仅为半导体行业的未来带来了新的机遇，也意味着各大企业在技术上需要不断投入与创新。在这样的转变中，谁能抢占先机，谁就能在行业竞争中脱颖而出。您怎么看待当前半导体行业的发展趋势？
